河间市九兴防水材料有限公司

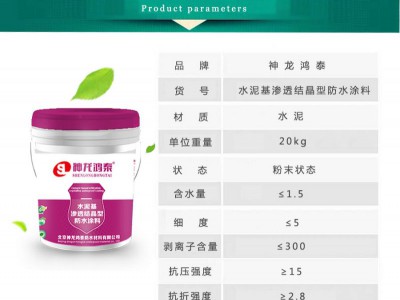

产品简介

水泥基渗透结晶型防水涂料是以普通硅酸盐水泥为基料掺入活性化学成分配制而成的灰色粉状材料。水泥基渗透结晶型系列防水涂料，它的防水机理主要是采用多孔性，在水的作用下，防水涂料中含有活性化学物质，以水为载体，随着水对结构毛孔的渗透，活性化学物质随着水渗透到内部，并反应生成钙矾石等不溶性晶体，其活性化学物质与未水化的水泥颗粒发生水化反应,并促进水泥水化，形成水泥水化晶体，生成大量晶体填充，封堵孔隙，使水无法进入混凝土，从而达到防水目的。
水泥基渗透结晶型系列防水涂料由于粘接性好，无论是光基面和毛基面，背水面和迎水面，干基面和湿基面，还是治水基面都不影响其施工效果。

水泥基渗透结晶型防水涂料的产品特点：

1，超强的渗透能力，可以随着时间的推移逐步渗透到混凝土内部。
渗透深度可达30㎝。
2，优异的抗渗透性能，可以抵抗120米以上水头的压力。
3，具有长久的防水作用，可承受一定外力的碰撞而不影响其防水功能。
4，无毒、无害绿色环保，可以安全的应用于饮用水及食品工业用混凝土工程。
5，独特的自我修复能力,所形成的晶体不会老化,即使多年以后对于小于0.4㎜的裂缝和孔洞在遇水后仍能产生晶体封闭。
6，可直接接受油漆、环氧树脂、水泥灰浆、石灰膏、砂浆等材料的涂层。
7，施工方法简单，易操作。

施工方法：

1、检查混凝土结构;对所有要涂刷的混凝土须仔细检查是否有结构上的缺陷、如裂缝、蜂巢麻面状的劣质表面，均应修凿、清理，用灰桨填平后再做防水。
2、清理基层表面;基层表面必要保持干净，以提供充分开放的毛细管系统，使之利于渗透。基面上的水泥翻抹、灰尘、油污等要清除掉。无论是新浇筑的还是旧有的混凝土，都要用水润湿，但不能有明水。新浇的混凝土表面在浇注20h后方可进行涂刷。
3、防水层施工;
①涂刷或喷涂:在准备妥当的混凝土表面，按质量比涂刷或喷涂。配比:粉料:水=2:1;用量:1.0-1.5kg/㎡。施工要求一次涂布完成。要注意涂布基面的清洁和和湿润处理(充分 湿润，但不可有明水)，如施工过程中发现局部基面还是过于干燥的，必须重新湿润。暴晒在阳光下的涂层可持续1~2天用清水进行湿润养护。
拌料时应注意搅拌均匀，浆料中不能有没拌开 的干料球。施工时，把按要求调配好的浆料均匀涂布在需要防水的基面上。迎水面防水施工时，因无法预知可能存在的渗水部位，应略增加用量，尽可能提高防水涂层的抗渗能力，并注意蜂窝状基面的处理。背水面施工时，细小的渗漏都易察觉，在防水施工前先进行堵漏。
②撒干粉:
在未浇注混凝土拌合物前，以撒干粉形式按一定的用量把该产品撒在垫层上，撒干粉时间为浇注混凝土30 min前。
③在混凝土填放后未完全凝结前，以撒干粉形式按一定的用量将该产品撒放在混凝土表面，然后混凝土表面要压实。

注意事项：

● 常温施工，不宜在摄氏零度以下及雨、雾、风沙等恶劣条件下施工。
● 拌料水、养护水以饮用水为*佳，不宜采用不清洁的污染水。
● 施工必须在混凝土结构或牢固的水泥砂浆基面上进行，不要直接用于粉灰层表面，基面应干净无浮尘、旧涂膜、尘土污垢及其它杂物，以提供充分开放的毛细管系统，有利于本产品的渗透和结晶体的形成。
● 对所有要涂刷本产品的混凝土，须仔细检查是否有结构上的缺陷，如模板拉杆孔洞、裂缝、蜂窝麻面状的劣质表面、坑洞、施工缝接口处的凹凸不平等，均应修凿、清理，进行堵缝、补强、找平处理，再进行大面积防水施工。
● 卫浴施工对管道接缝处须进行特别处理，可沿管壁与基面交接处,凿10mm深的V型槽进行封堵后，再做基面防水涂层。
● 要确保涂层厚度与施工推荐用量。采用涂刷方法施工时，若浆料太稀、搅拌不匀、二次加水等，均容易引起基面起粉或起壳现象。
● 如混凝土构件需要回填土时，施工36小时后方可填湿土，但7天内不可回填干土，以防止其向防水涂层吸水。

河间峥涂鸿泰防水材料有限公司主要生产丙纶布、涤纶布、沥青胶泥等各种防水材料、产品质量可靠、技术先进，专业贴心服务，值得信赖。
.
地址:米各庄三厂工业区
手机:15832766881
电话:400-9950-111
联系人:邹经理

玻璃鳞片防腐材料价格,水泥基渗透结晶型防水涂料的价格,渗透结晶防水涂料使用,渗透结晶防水施工工艺,水泥渗透结晶防水做法,屋面防水做法三大类,渗透结晶防水涂料做法,水泥基渗透防水涂料用法,水泥基渗透结晶防水涂料缺点
